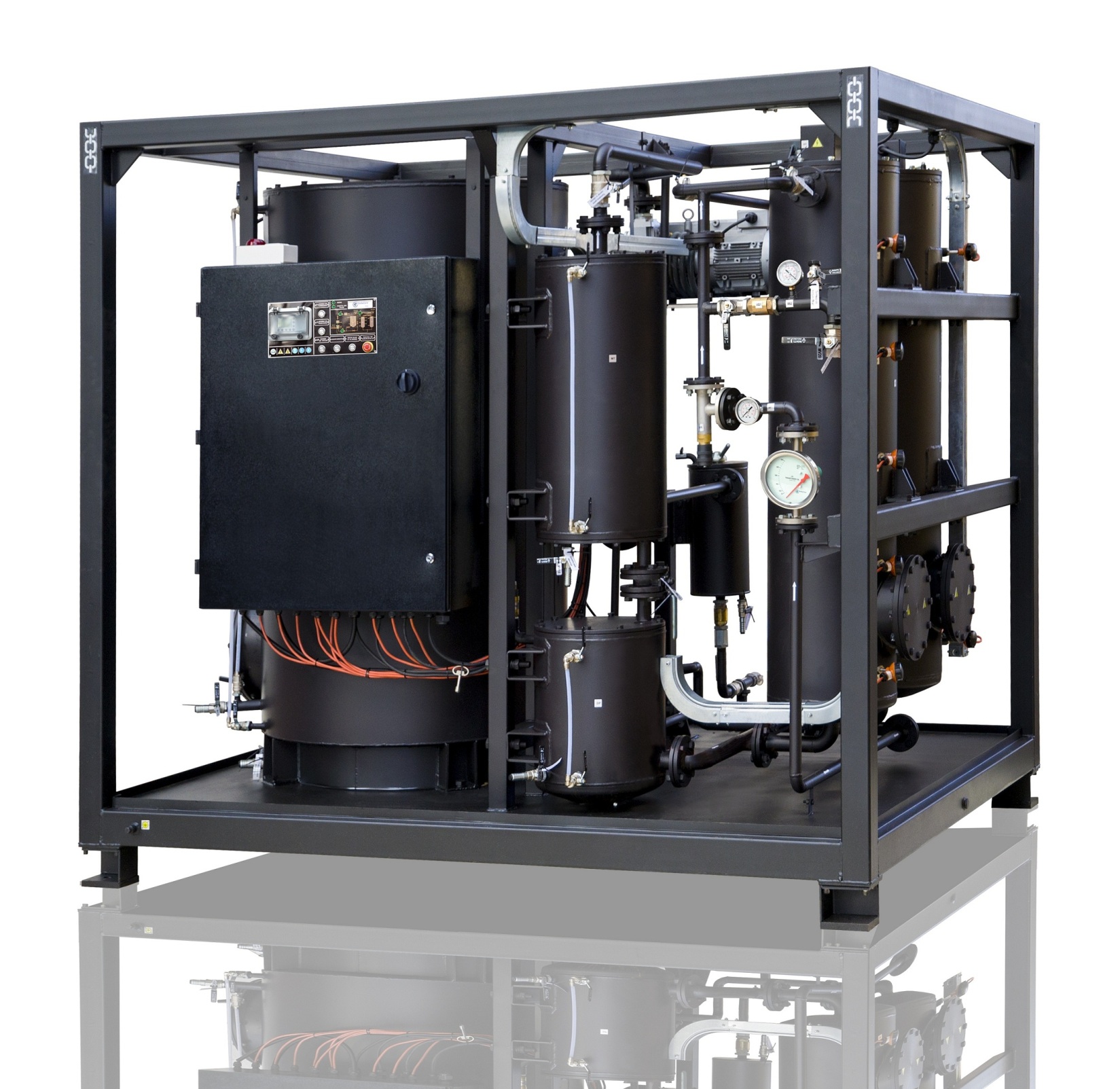

16 agosto 2017, en la ciudad Sevilla (España) fue comisionada la planta del tipo СММ-2R que regenera los aceites de transformador.
La planta consiste de:
Carcasa es una estructura soldada. Todos los componentes de la máquina están montados sobre la carcasa.
Tanque búffer. Es un tanque con aceite, cuál se usa para llenar la máquina con aceite y para recopilar los desechos.
Armario de control. Sobre el armario de control están montados los elementos para registro y reflejo de las indicaciones de temperatura y los botones de control de los grupos de bombas.
Filtro de carbón. Purifica el escape durante la reactivación del adsorbente.
Bomba de admisión. Se usa para bombeo de fluido operante.
Bomba de trasiego. Se usa para descarga del aceite y de los desechos durante la reactivación del adsorbente.
Filtro. Se usa para la filtración de aceite.
Columna derecha . Realiza la regeneración de aceite de transformador.
Bomba de vacío. Sirve para crear el vacío en el sistema durante la reactivación del adsorbente.
Tanque intermedio. Se realiza separación de las burbujas de aire en el proceso de regeneración de aceite, así como la recolección y descarga del condensado, cuál se genera durante la reactivación.
Colector de aceite – demister. Condensa la humedad y las fracciones pesadas durante la reactivación del adsorbente.
Columnas con adsorbente. Se realiza la regeneración del aceite de transformador.
Mezclador del inhibidor. Unidad para mezclar el inhibidor.
Planta puede funcionar en el modo de regeneración autónoma de aceite de transformador, en el modo de regeneración de aceite con el tercer equipo de desgasificación. Así como está prevista la posibilidad de introducción del inhibidor antioxidante al terminar el proceso de regeneración.
Parámetros técnicos de planta de regeneración de aceites de transformador СММ-2R
| № |
Parámetro |
Valor |
| 1 |
Capacidad, m3/h |
0,3 |
| 2 |
Tiempo de reactivación de adsorbente, horas (no más) |
19 |
| 3 |
Potencia consumida, kW |
10 |
| 4 |
Tensión de alimentación de red trifásica de corriente alterna con frecuencia 50 Hz, 60 Hz, V |
380 |
| 5 |
Dimensiones, mm (no más) – largo – ancho – alto |
2500 2000 2050 |
| 6 |
Peso, kg (no más) |
2050 |
Con las preguntas referente a su compra por favor comunícase a través de los contactos, indicados en la página Contactos.
